インバータ冷却ファンの異音を交換前に判断する方法

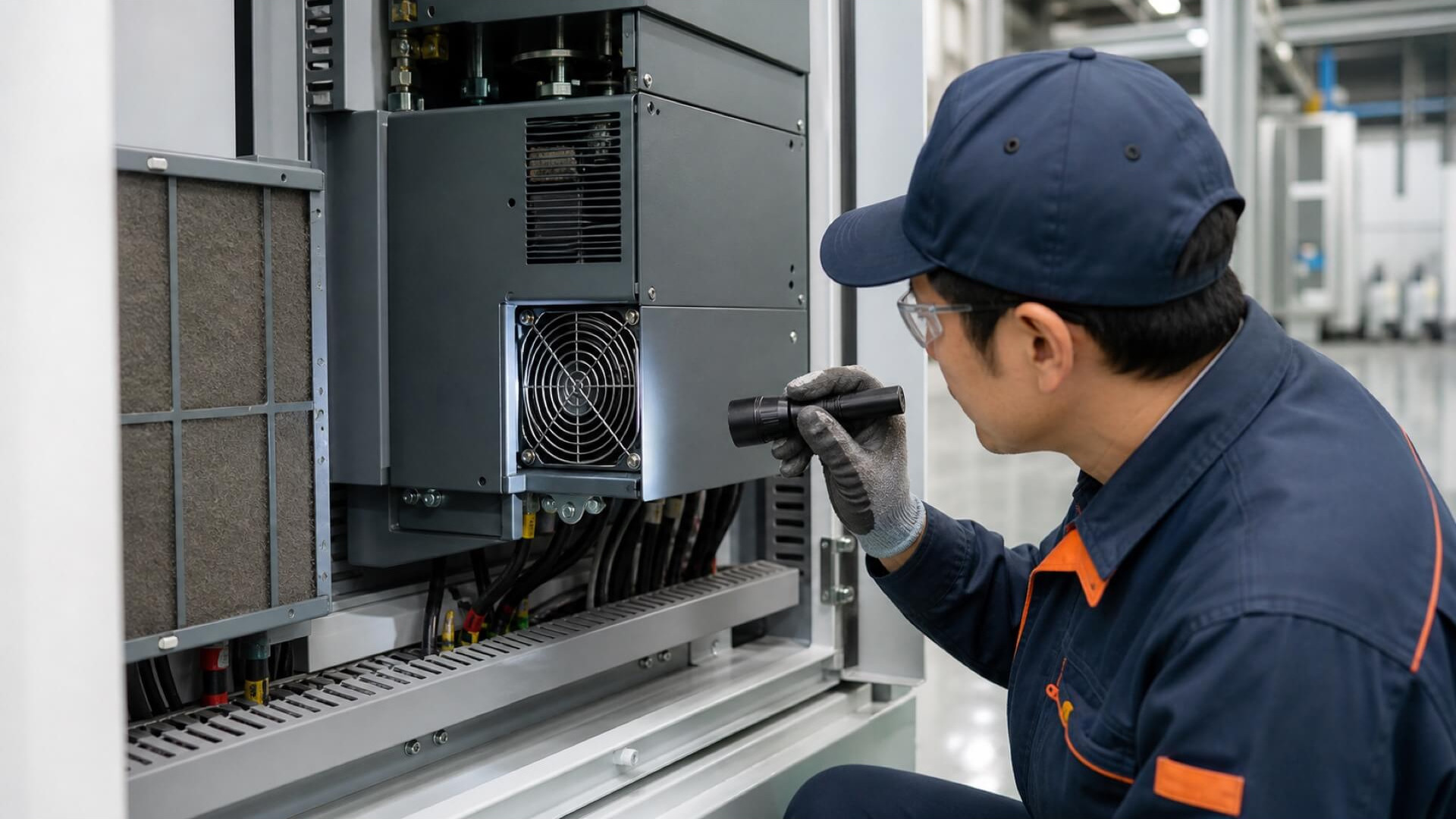

制御盤内のインバータ冷却ファンから周期的な異音が出ました。すぐ交換するのではなく、異音の再現条件、ファン回転、盤内温度を確認して、停止リスクを評価しました。

点検対象

現場で確認した内容を、あとから同じ設備を担当する人にも伝わるように整理します。

前提と観察事項

1. 異音は盤内温度が35℃を超えた時に大きくなり、低温時はほとんど聞こえませんでした。
2. ファンのフィルターに粉じんが付着し、回転開始時に軸方向のがたが少しありました。
3. インバータの温度警報値までは余裕がありましたが、夏場の連続運転では余裕が小さくなります。

見つかった兆候

安全を最優先にし、運転状態と停止状態を分けて、測定した値や作業前の状態を記録しました。

点検・判断の方法

1. 盤を開ける前に停止と安全を確認し、外部から音と温度を記録しました。
2. フィルター清掃後に異音が残るかを確認し、ファンの電流と回転状態を比較しました。
3. 予備ファンを用意し、交換前後でインバータ温度と盤内温度を同じ負荷で測定できる計画を立てました。

現在の運用

清掃後も異音が残ったため、計画停止でファンを交換しました。異音の有無だけでなく、盤内温度と予備品の有無を合わせて交換時期を判断するようにしました。

測定値や判断の根拠を残しておくと、担当者が変わっても同じ切り分けを再現できます。

参考にしたいこと

制御盤ファンの交換判断で、異音・温度・運転時間のどれを重視していますか。
